Abaqus/CAE中提供了各种分块的命令，如：创建一个平面进行分块、利用基准平面进行分块、延伸某个面进行分块、扫掠进行分块等。但是在某些情况下，这些分块命令显得并不高效，有限元科技小编将讲述使用Part模块的Creatshell来进行快速分块。

 为说明该方法的有效性，这里通过两个简单的例子进行说明。

 例子1采用石亦平的《ABAQUS_有限元分析实例详解》第三章中的例子Bracket，最终要达到下面的分块目标。

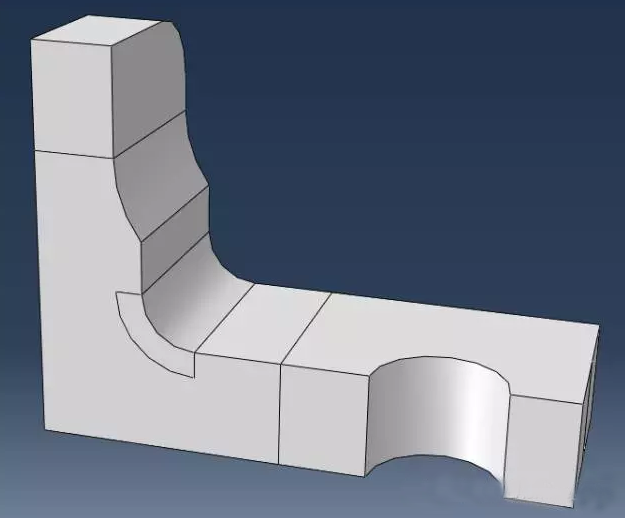

图1分块的目标

 为达到上图所述的分块效果，我们要进行多次切割，具体切割的方法请参照该书。下面我们采用Part模块的Creatshell来进行分块。

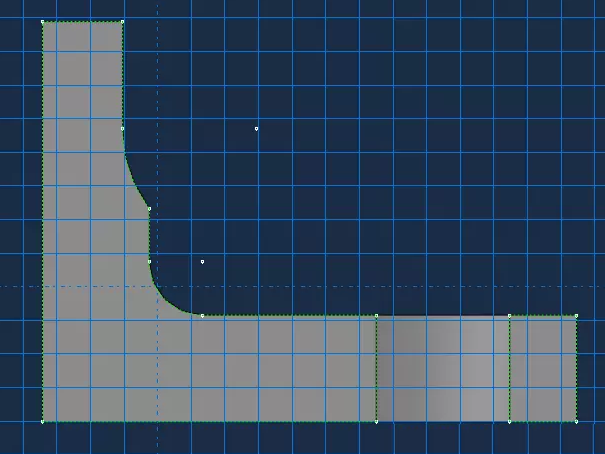

 首先选择Creatshell的拉伸命令，选择草绘平面并进入下图2所示。

图2由Creatshell进入草绘界面

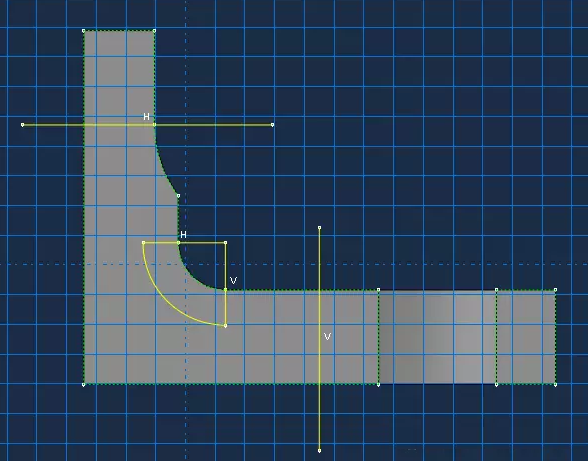

 然后绘制下图3所示的草绘。草绘时尽量超出几何外表面，避免出现切不透的现象。

图3草绘

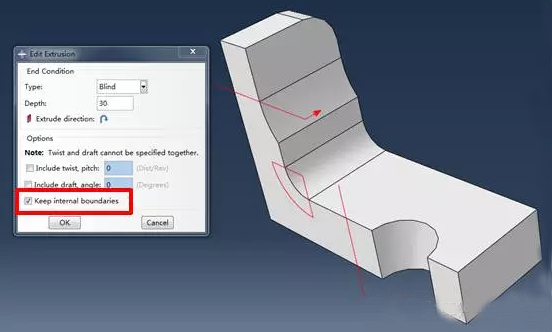

 确认后确定拉伸方面和拉伸距离，这时候需要勾选Keepinternalboundaries选项，如下图4所示。

图4拉伸选项

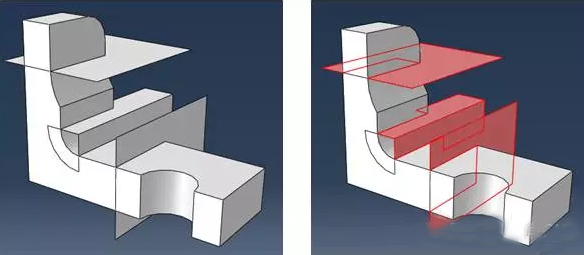

 确认之后，如下图5左所示，然后通过Removeface命令删除多余的面，如下图5右所示。

图5删除多余的面

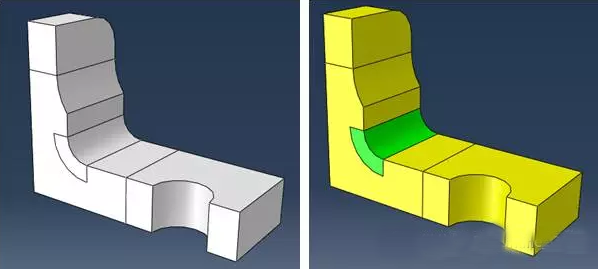

 这样就完了分块，最终效果如下图6左所示。也可以切换到Mesh模块下观察分块效果，如下图6右所示。

图6最终分块效果

 从该例子可以看出使用该方法进行分块的高效性。利用Creatshell还可以生成复杂的面，从而进行复杂的分块。另外，由于是通过草绘定义的，因此，可以精确控制分块的位置、分块的尺寸等，避免切出细小的碎面。
