刚架：由梁和柱组成的结构，各杆件主要受弯，刚架的结点主要是刚结点。刚架强调的是结构的刚度，不一定是钢结构。

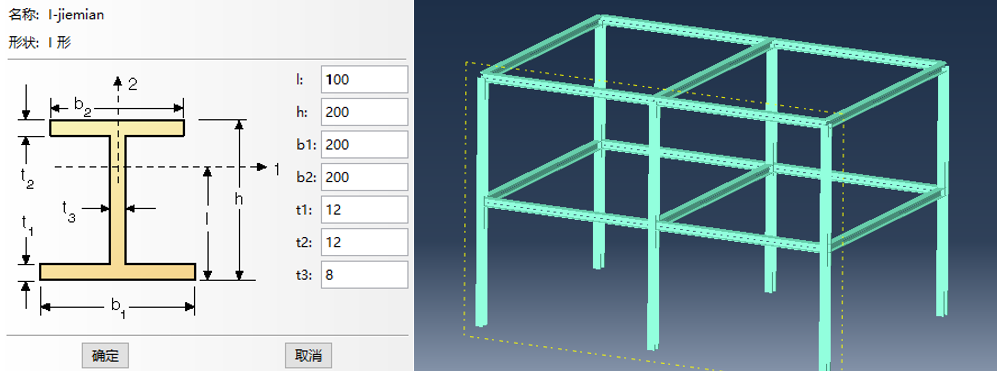

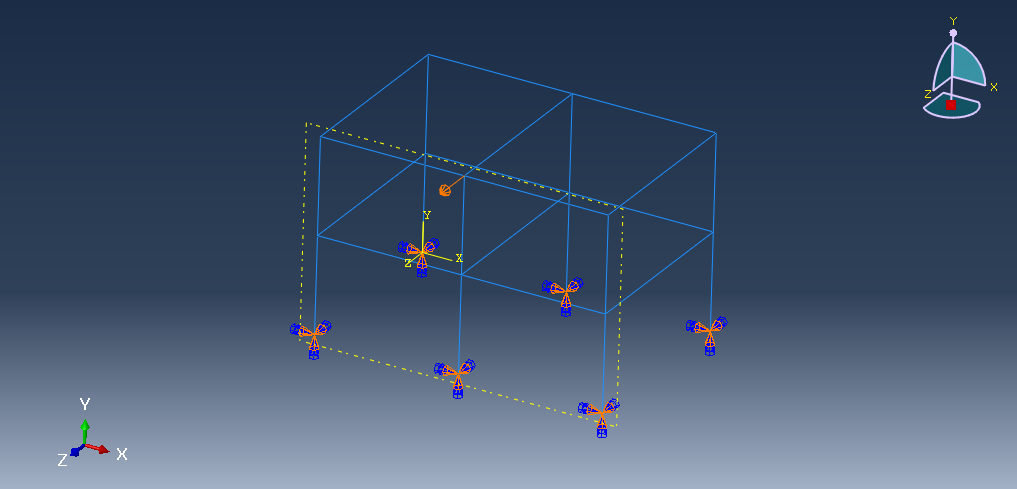

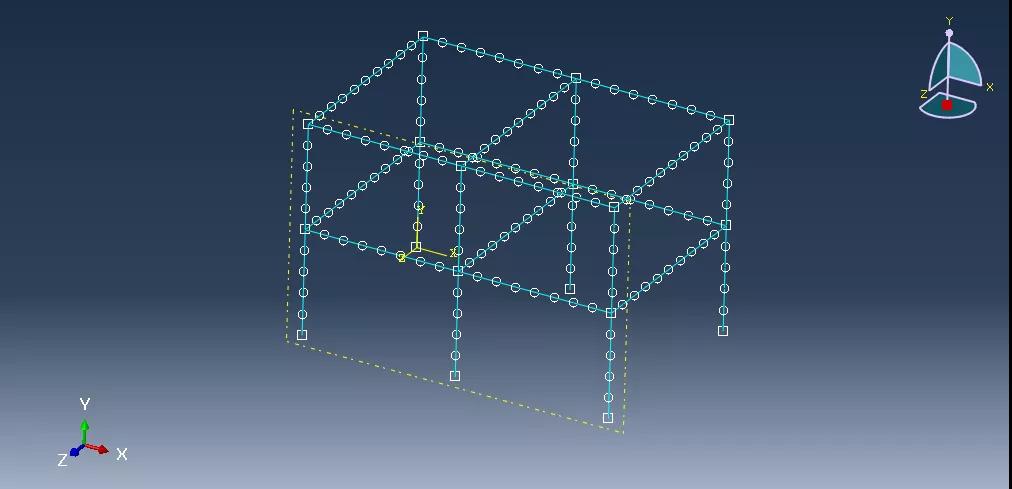

 选取梁单元创建部件，材料为钢材，密度7.85E-09，杨氏模量206000，泊松比0.3，屈服应力235，塑性应变0，量纲选取mm级，截面形状工字钢。

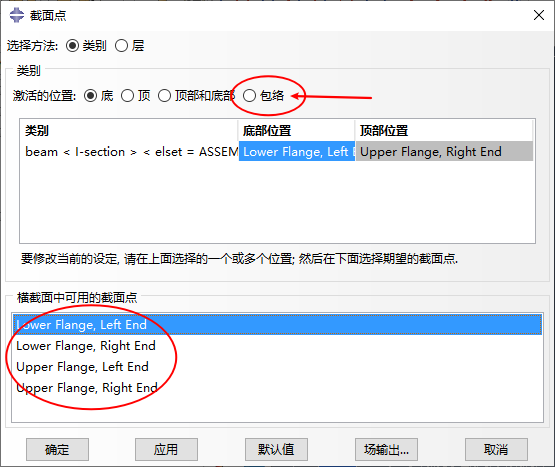

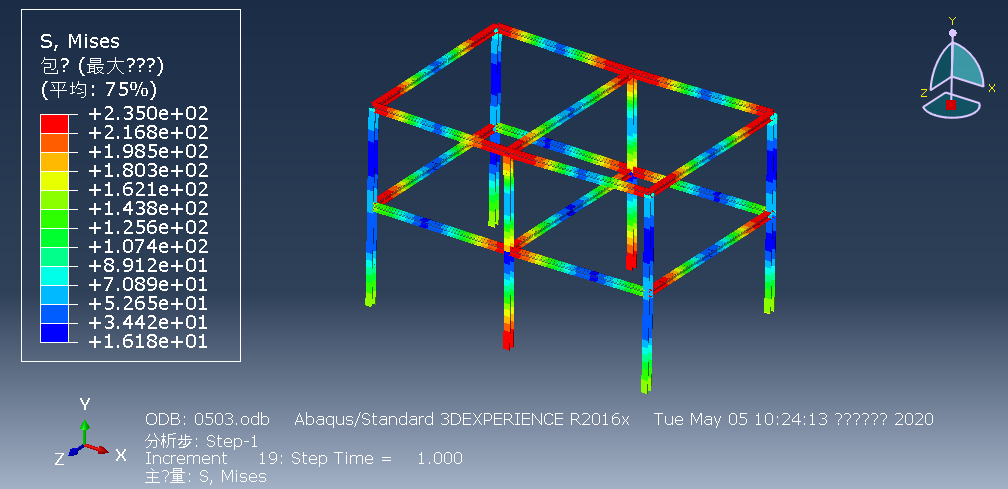

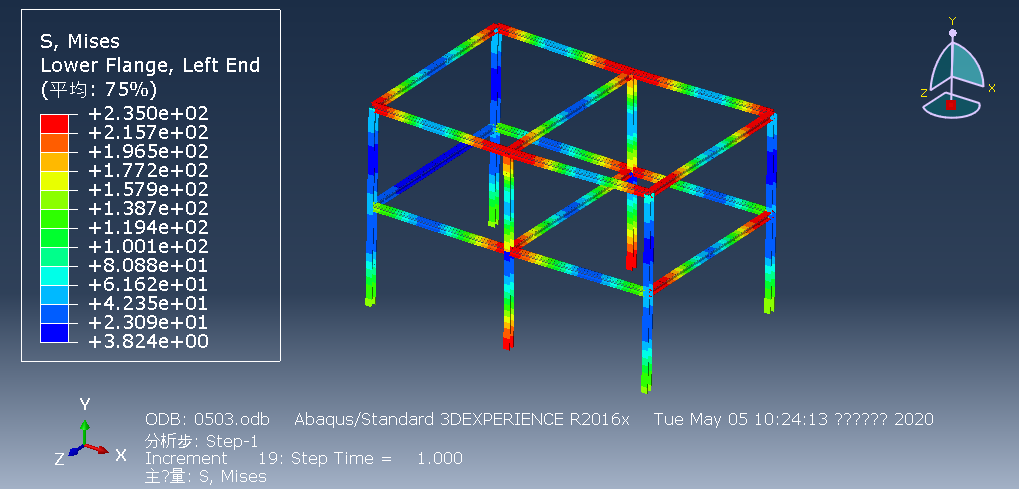

由于工字形截面有不同的积分点位置，默认为底部翼缘的左边，导致显示的受力云图不对称，需在结果选项卡中设置截面点-包络，只显示每个截面的最大应力。

应力云图不对称

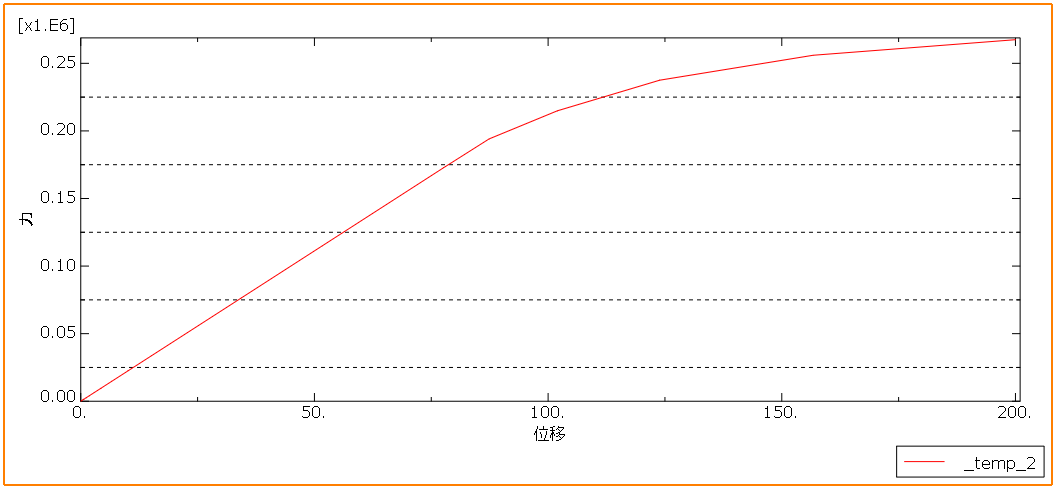

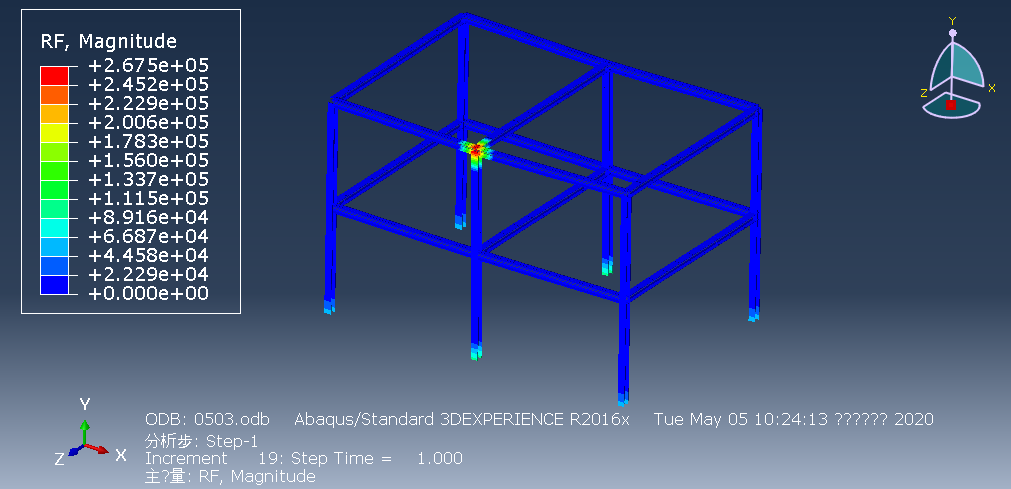

 绘制左端中心结点的位移-力曲线，查看数据表可见在200mm位移时，受到267.486KN的力。

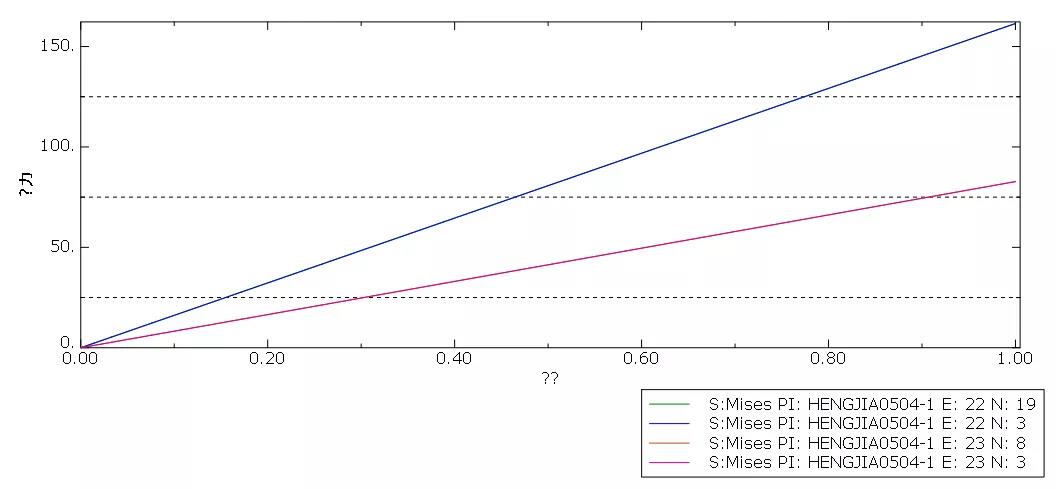

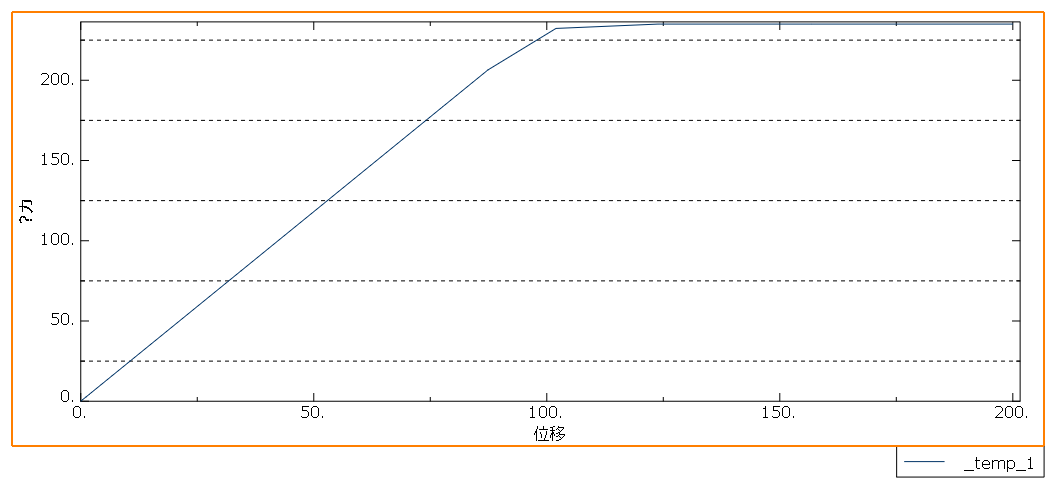

绘制左端中心结点的位移-力曲线，查看数据表可见在101.975mm位移时，受到232.295Mpa应力，即将达到屈服应力235Mpa。

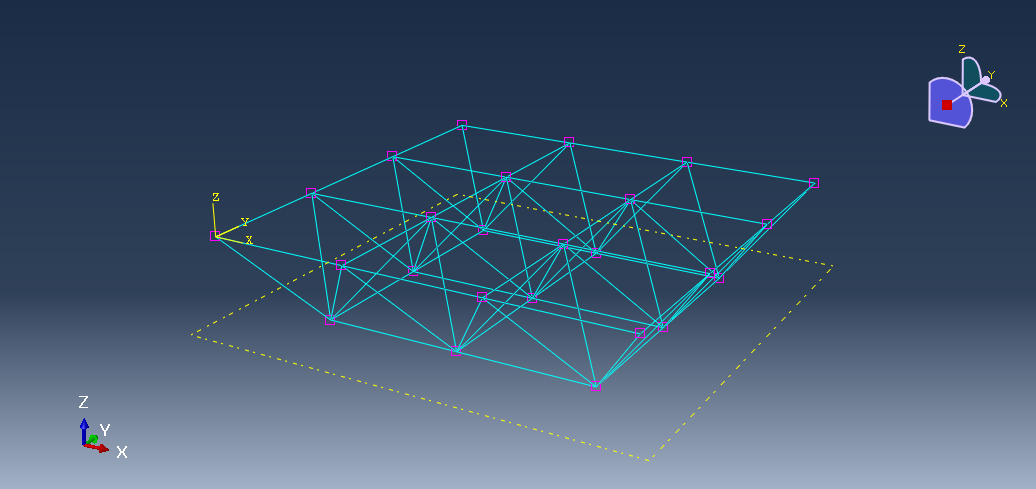

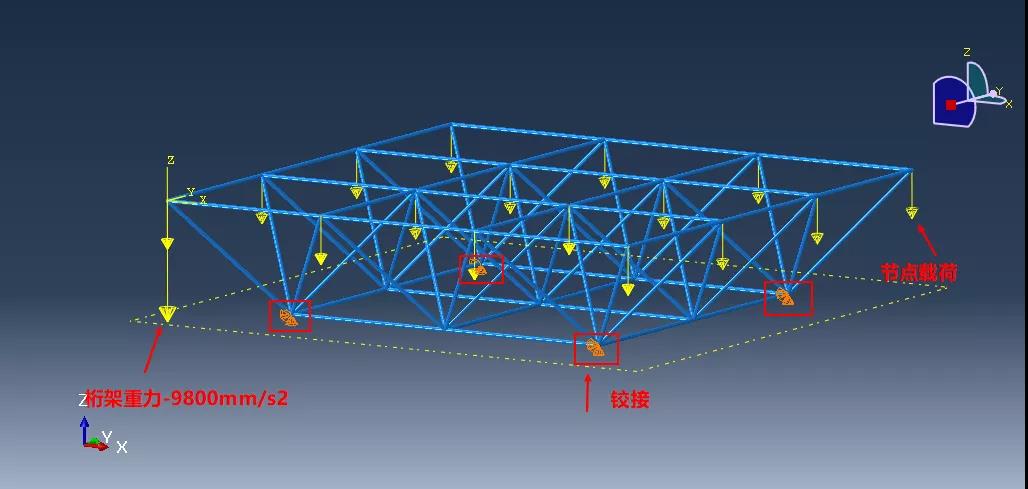

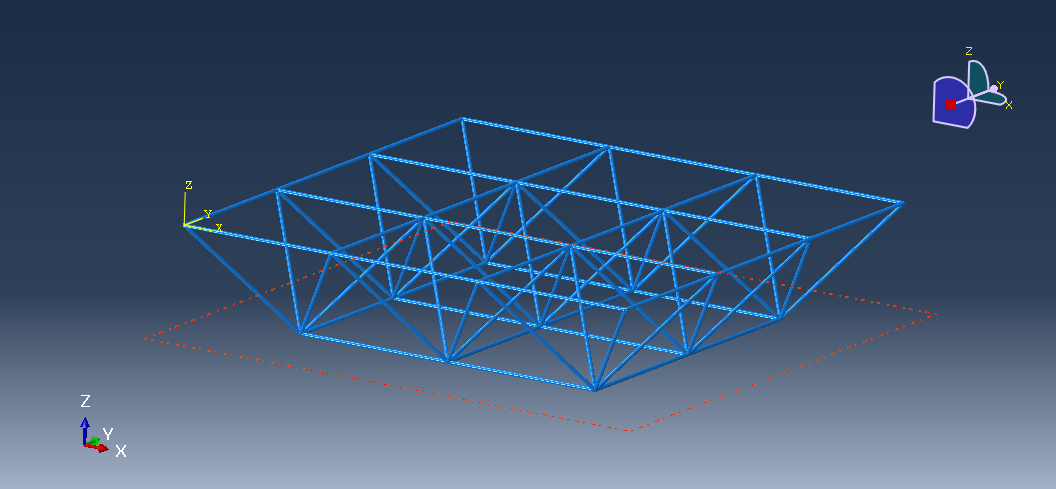

 选取桁架单元创建部件，材料为钢材，密度7.85E-09，杨氏模量206000，泊松比0.3，屈服应力235，塑性应变0，量纲选取mm级，桁架单元截面形状为圆形，这里选择直径为100mm，壁厚为3mm，计算截面积为914.203。

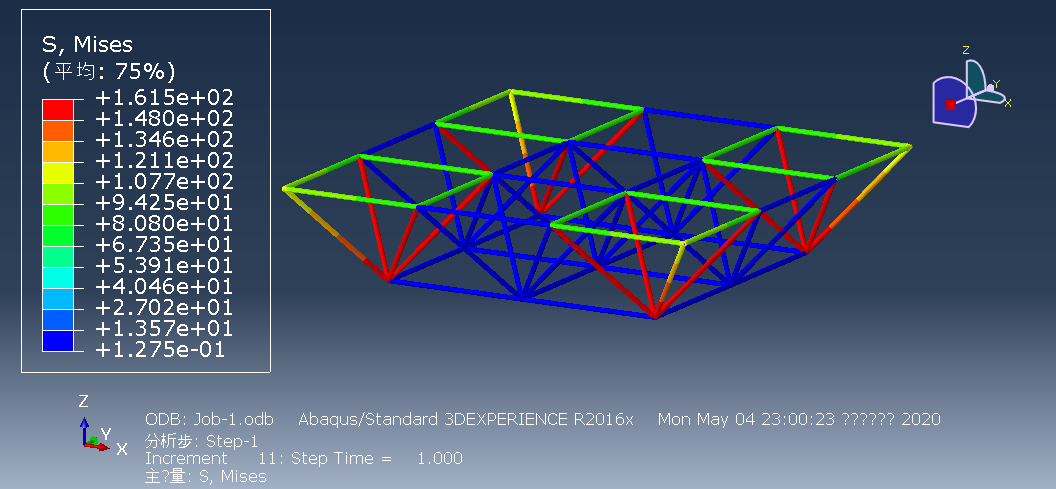

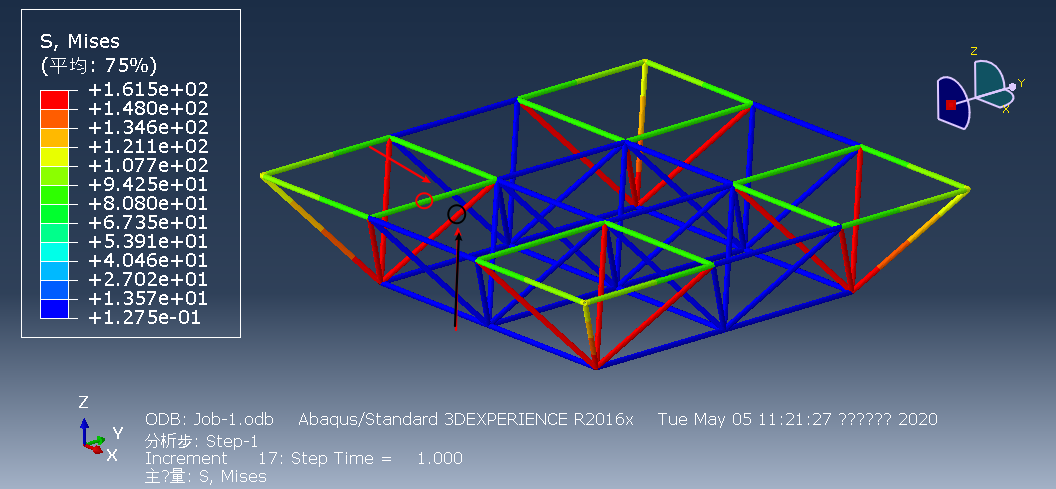

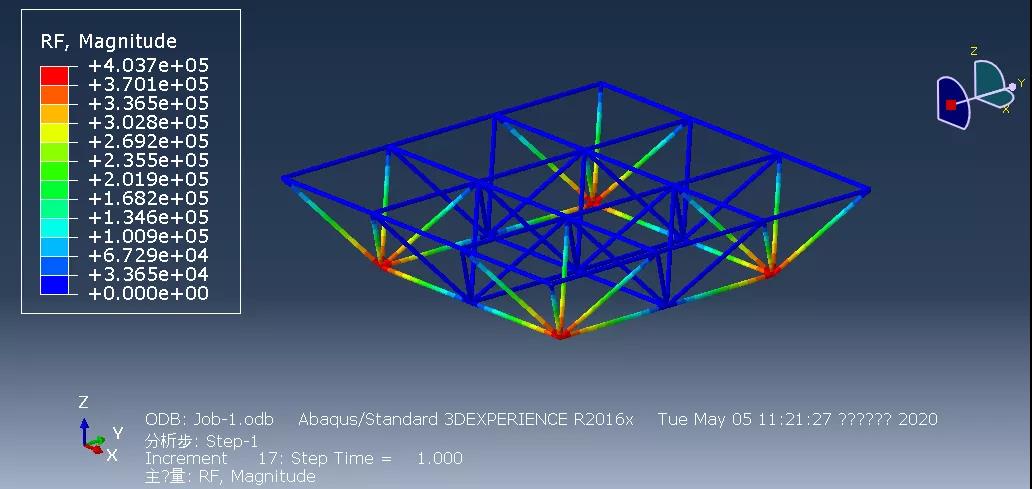

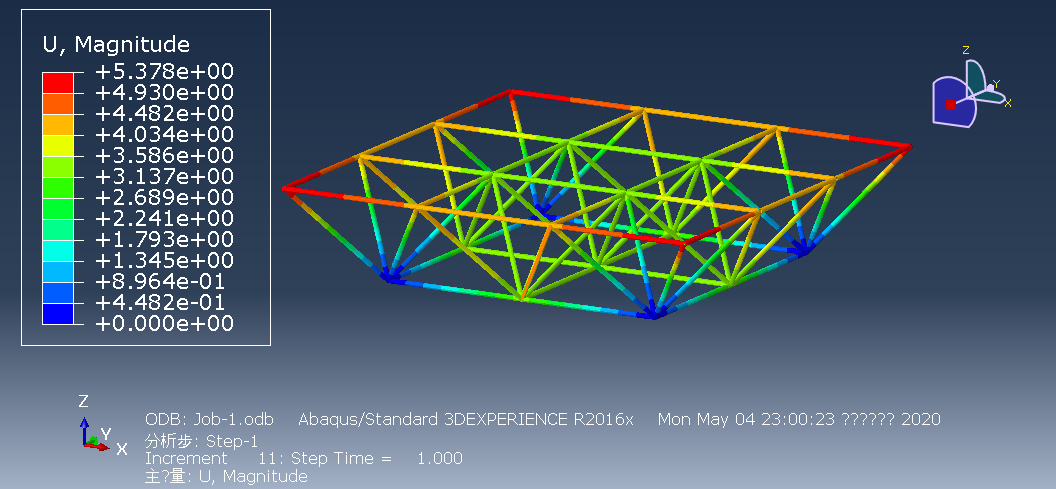

查看位移，应力云图，观察到顶部四个角点的位移最大为5.378mm，底部四个铰结支座反力为403.7KN，四角的锥体杆件的应力偏大。
