hypermesh-线框网格生成

发布者：admin 　 发布时间： 2017-07-31　浏览次数：

 今天学习的是automesh功能以外的其他2D网格生成功能。

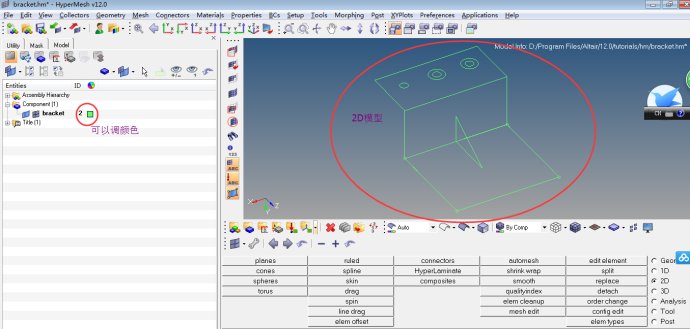

1、打开hm文件（安装路径下-Altair-12.0-tutorials-hm-bracket.hm)

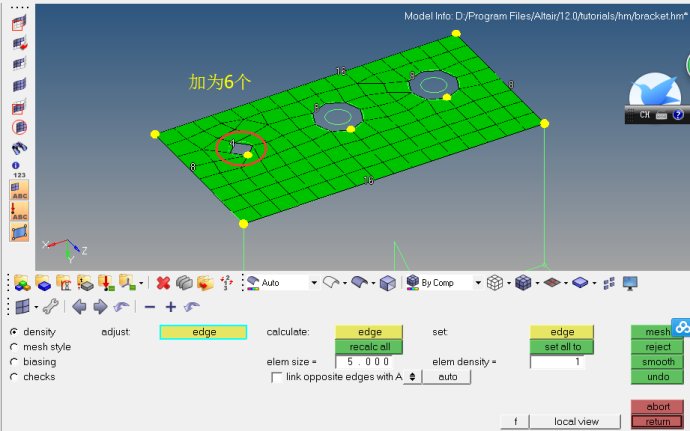

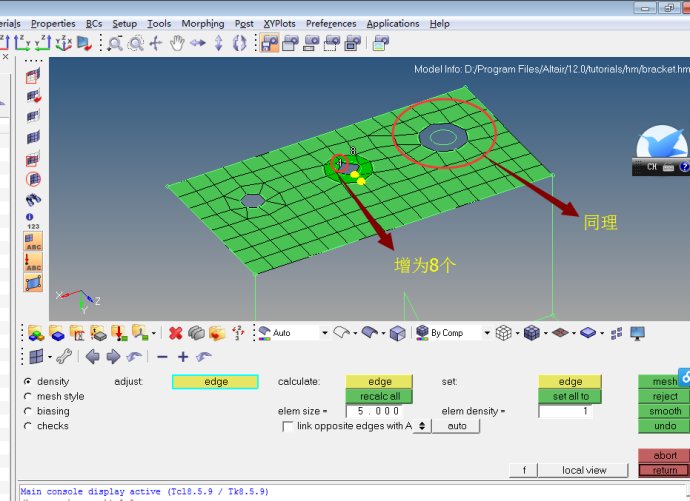

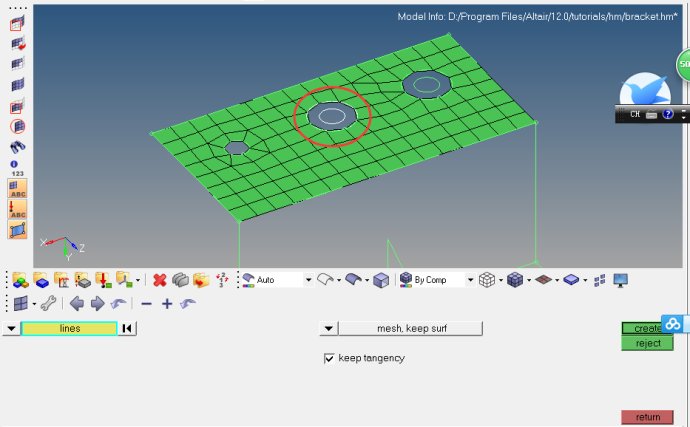

2、面板2D-spline，对带孔面进行网格划分

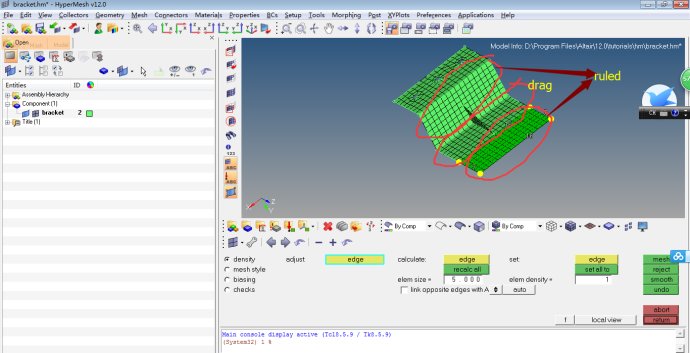

同理，建立肋片部位的网格进而利用2D-ruled建立如下网格

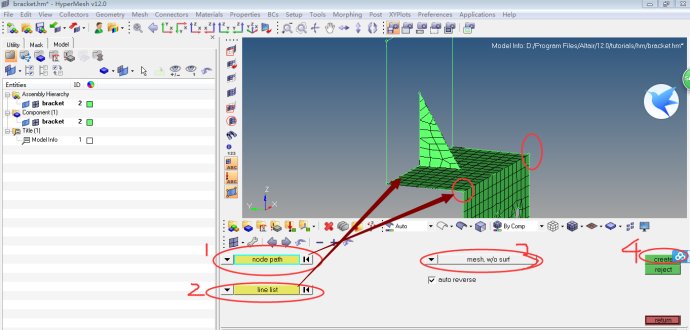

2D-drag可以沿着某个方向对网格进行拉伸建立，这样可以保证不同面的相邻边网格节点相同。

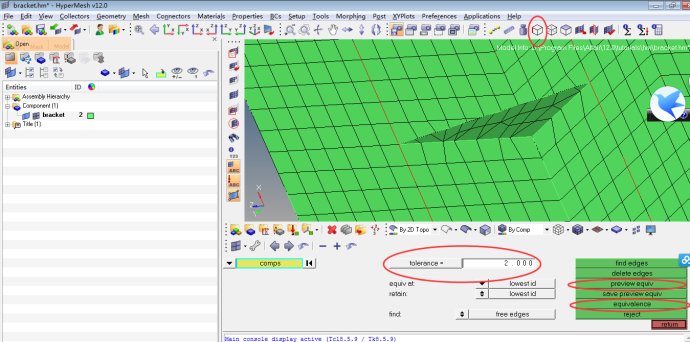

打开views-checks，将网格对齐



     本案例学习了由线框生成2D网格的例子，主要熟悉了由线框生成面网格、对网格进行拉伸、对齐等功能。
