螺栓预紧力是在拧螺栓过程中拧紧力矩作用下的螺栓与被联接件之间产生的沿螺栓轴心线方向的预紧力。对于一个特定的螺栓而言，其预紧力的大小与螺栓的拧紧力矩、螺栓与螺母之间的摩擦力、螺母与被联接件之间的摩擦力相关。

 下面，有限元科技小编给大家分享如何快速的在ABAQUS面板下设置螺栓预紧力。

 如图示，图1是需要施加螺栓预紧力的模型：

图1

选择AUXILIARIES>PRTENS>Assistant功能，出现图2所示界面：

图2

选择“Surface–SolidProperty”选项；

如果模型中还有其它部分需要施加螺栓预紧力，选择界面中的“Detectandcreateallpossiblepretensions”选项，可以同时施加多个目标，从而来减少许多重复的步骤；

选择“Surface–SolidProperty”选项之后，直接在界面上选择需要施加预紧力的目标，如图3所示，目标处于黄色高亮状态；

图3

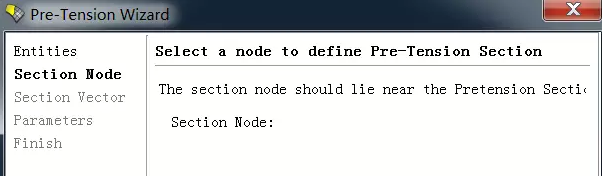

如图4，选择Next，进入下一步，界面如图5：

图4

图5

这一步需要选择一个点来定义预紧力截面，如图6所示，直接在模型上选择：

图6

选择Next，进入下一步如图7：

图7

这步是确定预紧力截面的法向，可以再如图7界面中X1、X2、X3三个选项后面输入确定的值来定义法向，也可以在模型上选择一个点，和之前定义截面时选择的点来确定界面法向，本例使用后一种方法，直接在模型上选点，得到截面及其法向，结果如图8所示：

图8

继续选择Next，进入下一步；

图9

如图9所示界面中，选择“Create*CLOAD”和“ShowSelectedElements”，并且“Create*CLOAD”值为1000。

关闭ANSASHADOW选项，可以预览到所施加的预紧力如图10：

图10

选择Next，进入下一步，选择finish，完成操作。得到最后结果如图11所示：
