元王仿真软件二次开发实例解析丨手机自动化仿真平台

发布者:admin   发布时间: 2020-04-08 浏览次数:

 众所周知,仿真软件的应用可以使产品开发周期大大缩短,特别是对于手机这类更新迭代特别快的电子产品来说具有重要意义!快一步赢市场,准一毫胜品质,在仿真过程中如何追求更快更准呢?仿真软件二次开发为你实现。



仿真软件的二次开发就是不改变原有系统的内核,在现有的软件上进行定制修改和功能扩展。二次开发涉及最重要的两个方面就是构建数据库和图形库,有利于设计过程知识和经验的积累与沉淀,而对工程师常用工具软件进行有效整合后更加方便工程师开展工作。总的来说就是通过仿真软件定制化的二次开发,完善仿真软件的功能性、提高使用的方便性。



元王此前二次开发的手机自动化仿真平台,已经成熟应用于华为、vivo、OPPO、WIND、LONGCHEER、TRANSSION等品牌,助其仿真工作标准化、流程化、自动化,进一步提高仿真效率,实现仿真规范及经验的传承。



接下来小编就为大家详细解析“元王”基于HyperMesh 的手机自动化仿真前处理平台,以及基于Abaqus软件的自动化后处理程序二次开发案例。



手机自动化仿真前处理平台

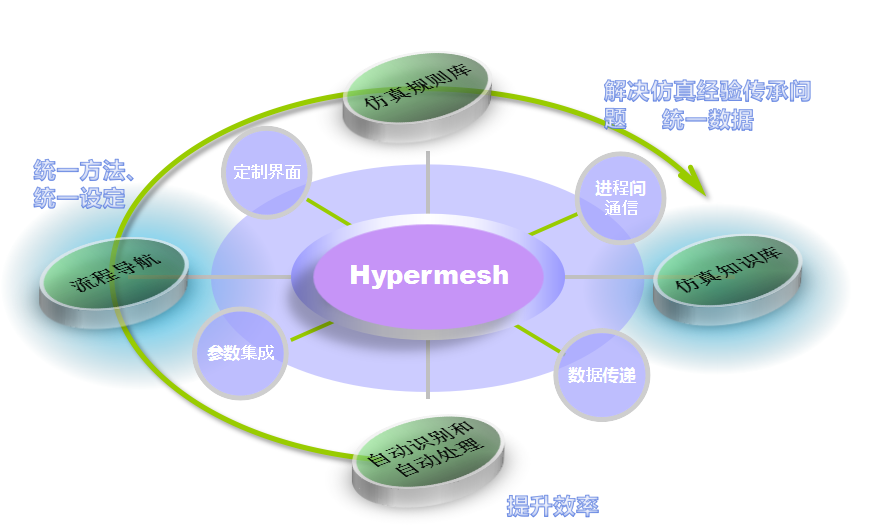

基于HyperMesh平台整合实现

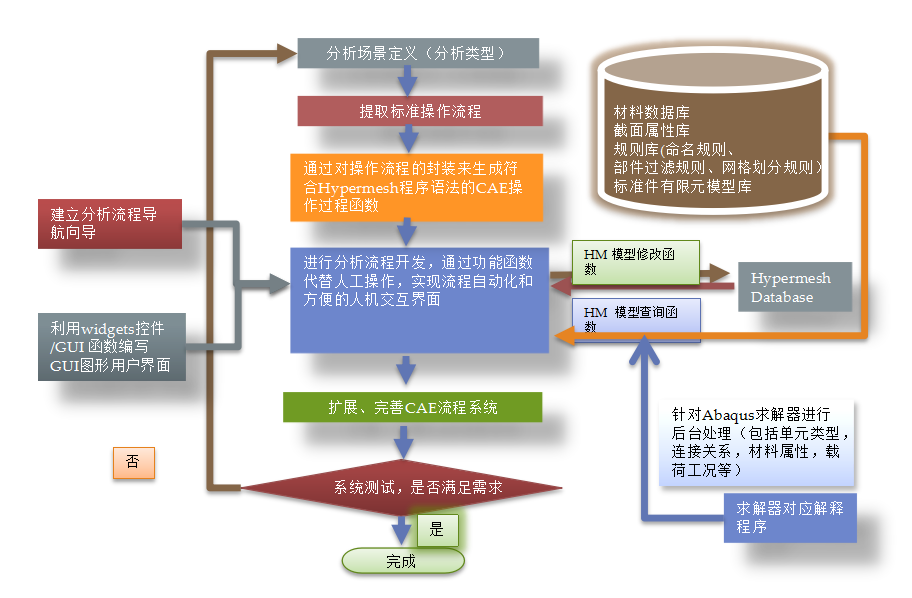

基于HyperMesh二次开发流程图


基于HyperMesh二次开发优化模块采用独立安装包,一键完成软件安装(卸载),参数一键配置,与HyperMesh完美嵌合,实现功能各自独立以及互相补充;灵活的数据库管理模式,仿真前处理标准参数化;仿真步骤流程化以及交互性操作,使得工程师使用更加方便高效。

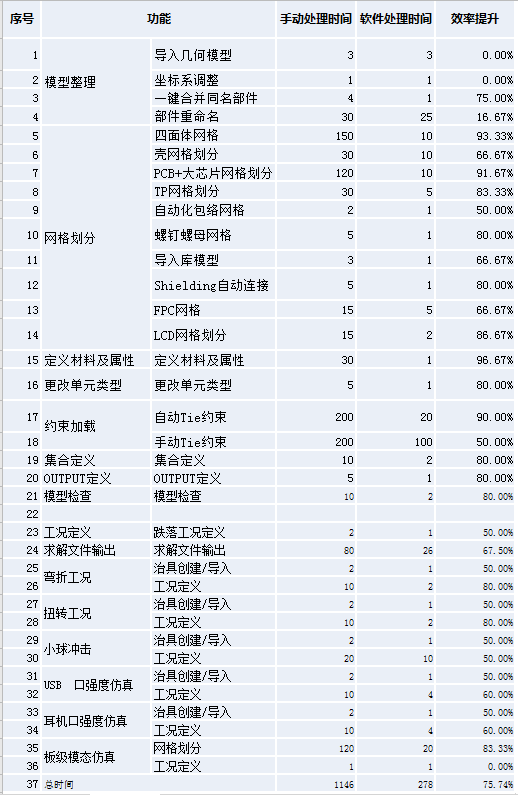

整体效率提升70%以上






仿真自动化前处理平台优势


  • 固定的工作流—导航流程化

  • 建模规范、经验参数化—后台数据库统一维护管理

  • 不同部件网格划分高度定制—高效率、针对性强

  • 网格划分自动化—高效率、标准化

  • 边界条件、求解设置自动化—求解设置标准化



手机自动化后处理软件






手机自动化后处理软件是基于Abaqus软件进行开发,可应用于通讯、电子、手机等行业,结合用户使用需求,该软件具有以下特点:



  • 同时兼顾Linux系统以及Windows系统;

  • 提供灵活多变的结果处理方式,包含界面可视化、全自动静默、命令行控制等三种不同的结果处理方式;

  • 结果提取方式以及判断方式数据库可维护性及拓展性强;

  • 结果云图、数据等自动备份;

  • 多ODB队列或并列运行,减少人工操作,提高结果处理效率;

  • 多ODB结果数据及云图等自动汇总生成报告(Word、PPT等);

  • 结果处理过程日志文件记录,实时跟踪结果处理过程;

  • 软件通过授权进行安全控制;

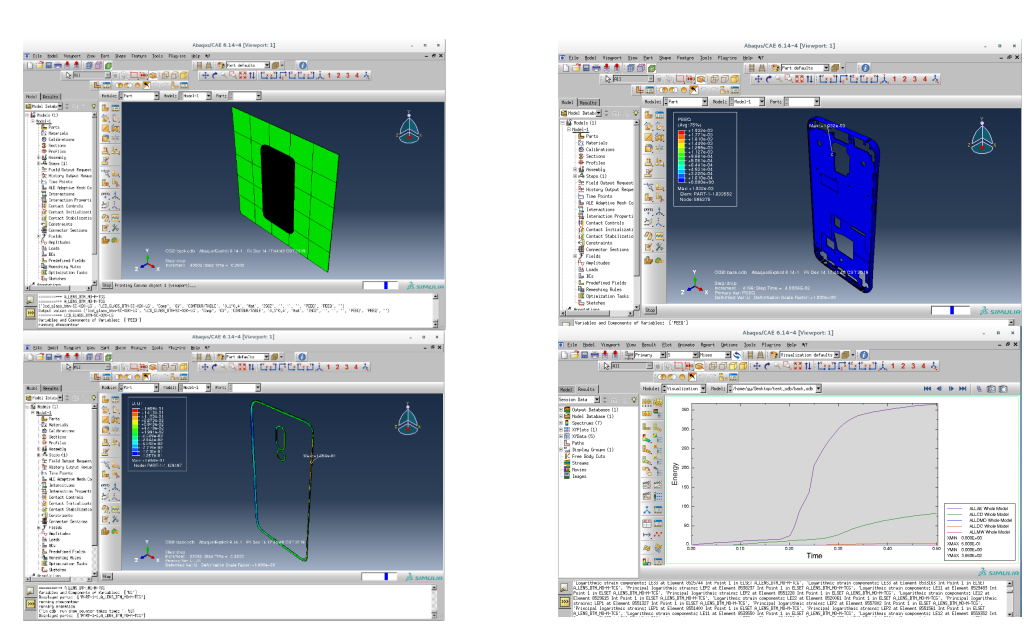

页面可视化提取结果

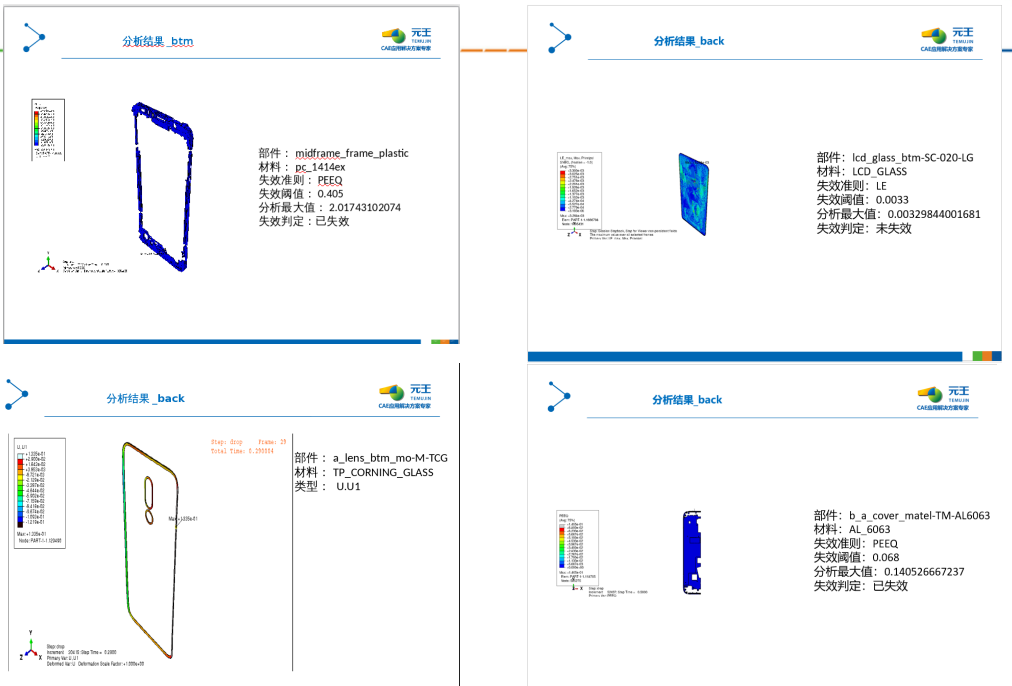

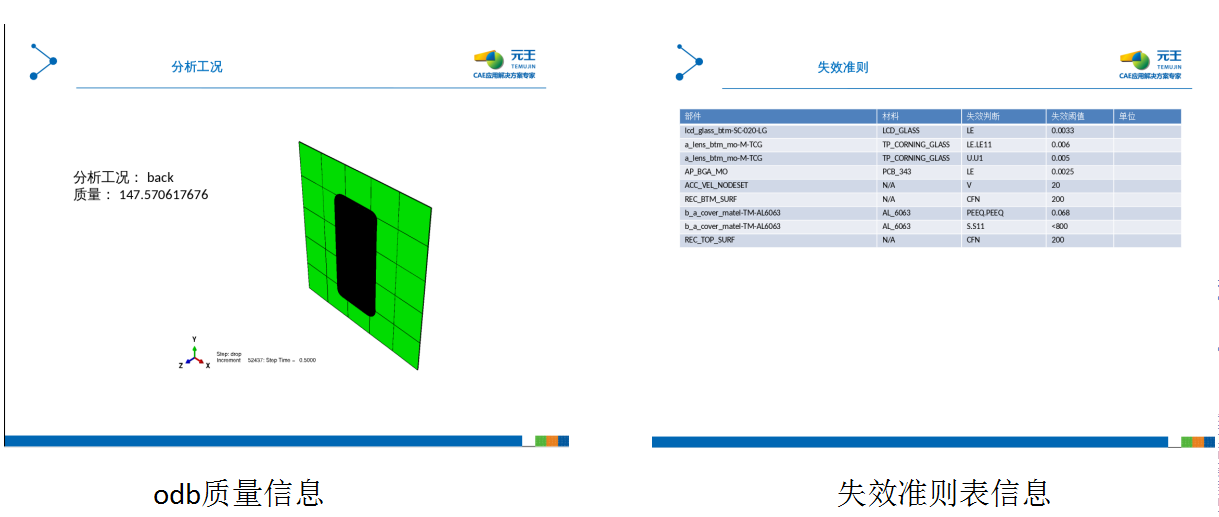

生成报告内


深圳市有限元科技有限公司是国内一流的行业性CAE仿真软件开发企业。多年来,有限元科技依托深厚的技术背景,多次对Abaqus和Hpermesh等大型通用软件进行二次开发,目前公司已经自主开发了多个行业性CAE仿真软件,如手机、连接器、电池包、泵送系统等,填补了国内行业性CAE软件的空白,欢迎有仿真需求客户垂询!











如有CAE业务的需要请联系电话:13723451508,咨询QQ:215370757
本文出自深圳有限元科技有限公司cae软件专业网站:http://www.feaworks.org 转载请注明
