冲击实验是研究材料对于动荷抗力的一种实验，和静载荷作用不同，由于加载速度快，使材料内的应力骤然提高，变形速度影响了材料的机构性质，所以材料对动载荷作用表现出另一种反应。往往在静荷下具有很好塑性性能的材料，在冲击载荷下会呈现出脆性的性质。此外在金属材料的冲击实验中，还可以揭示了静载荷时，不易发现的某结构特点和工作条件对机械性能的影响（如应力集中，材料内部缺陷，化学成分和加荷时温度，受力状态以及热处理情况等），因此它在工程设计和科学研究中都具有重要意义。





在机械、军工、汽车等领域，冲击碰撞是非常常见的现象，如汽车碰撞试验、子弹穿甲及叶片跌落等。今天小编给大家分享，如何使用Abaqus软件来仿真模拟刚体小球撞击圆板。



1、创建模型

创建两个part，两个均可创建为变形体，或者将小球创建为解析刚体也行。

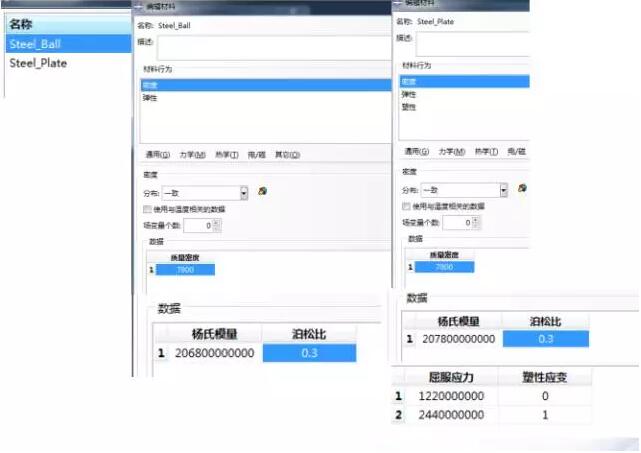

2、创建材料





用上述的材料分别建立并赋予Ball和Plate的截面属性。

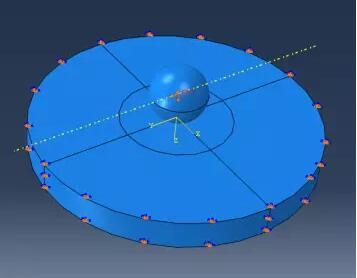

3、装配关系







4、分析步



建立一个动力显式的分析步，打开非线性，时间设为4E-5







5、相互作用

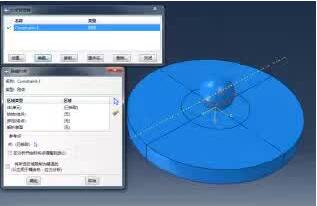

（1）将小球约束成刚体，球心创建参考点

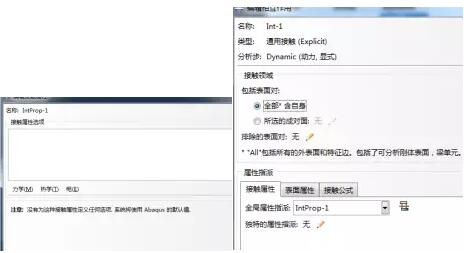

（2）创建一个无摩擦的接触，相互作用创建为通用接触













6、载荷及边界条件

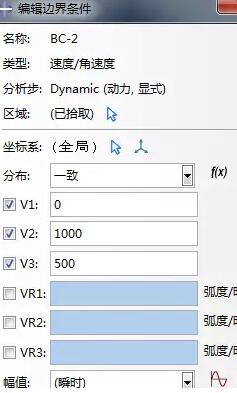

圆板周围创建固定约束，给小球球心的参考点赋予一个速度，注意方向。

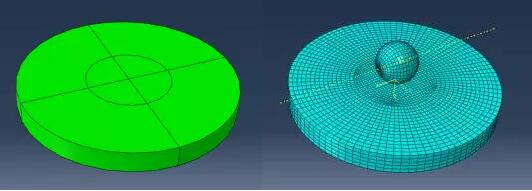

7、划分网格



网格划分建议分区控制网格质量，圆板网格类型为C3D8R，小球网格使用六面体为主的网格自动画即可。







8、提交求解

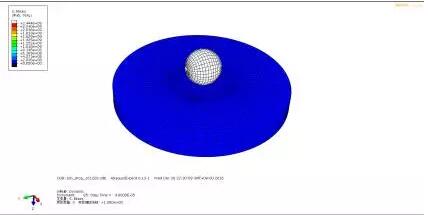

9、查看结果
