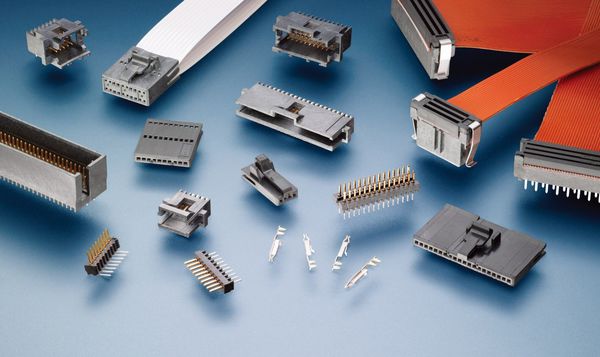

连接器是电子工程技术人员经常接触的一种部件，我们的日常生活也与连接器息息相关，汽车连接器、电脑连接器、家电连接器等等，没有连接器的连接，就没有我们今天便捷舒适的生活。连接器端子是决定连接器电力和信号传输性能的关键零件，连接器端子的精细化和可靠性越来越引起人们的重视。

连接器端子正向力是指产生在连接器的公端子和母端子接触表面并垂直于该接触面的力。连接器使用时其接触可靠性与正向力成正比，提高正向力可减小接触电阻，可以改善连接器震动时电讯号瞬断问题。但正向力过大，将使连接器的插拔力变大，端子边形产生的内应力对其疲劳寿命产生不利影响。通过分析连接器端子正向力，可帮助企业向客户证明其产品的耐用性、稳定性和安全性，从而获得竞争优势。以下为有限元科技为某连接器企业做的端子正向力及最大应力项目分析。

产品问题概述：

分别计算某连接器弹片下压行程量分别为0.5mm、0.9mm、1.3mm时的正向力和最大应力

材料参数：

该连接器弹片材料屈服强度为：1225Mpa,该连接器弹片材料拉伸强度为：1380Mpa

原图模型：

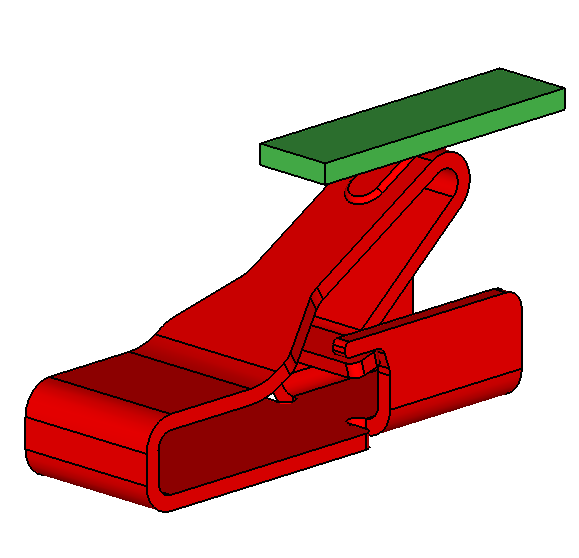

几何模型

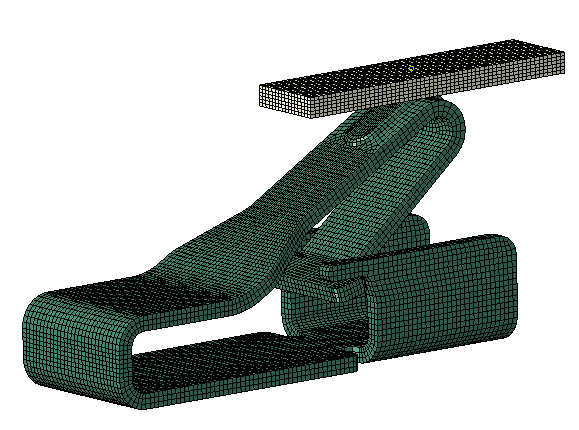

FEA模型

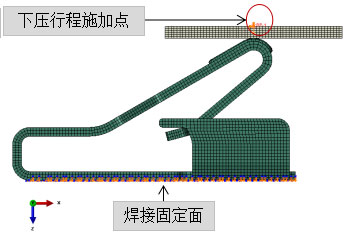

分析工况：

分析结果：

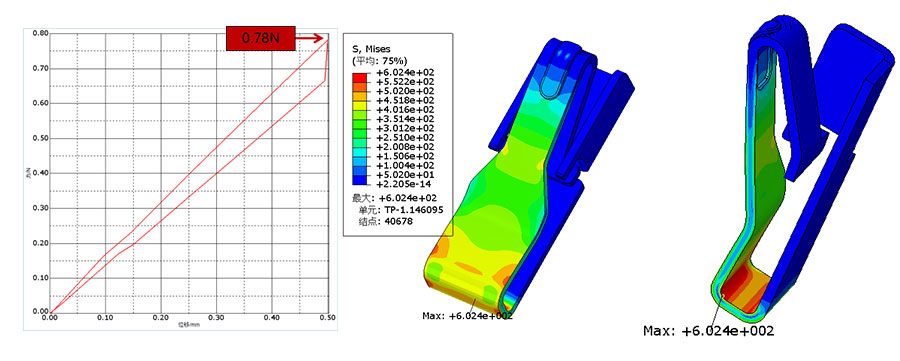

1、端子下压行程为0.5mm时的正向力为0.78N。最大应力为602.4Mpa，低于所用材料屈服强度（1225Mpa），未发生塑性变形。

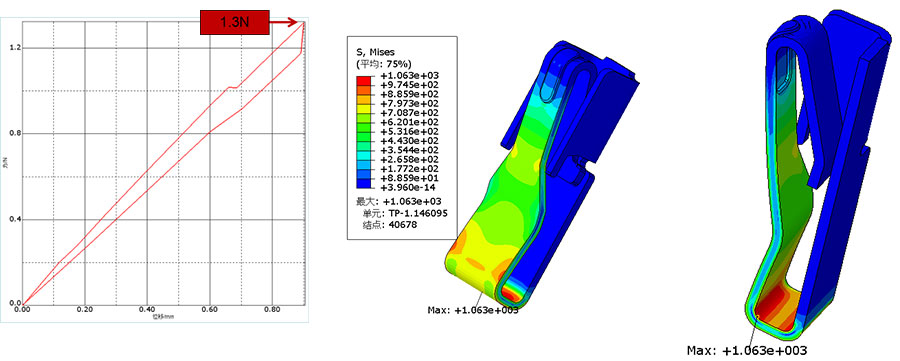

2、端子下压行程为0.9mm时的正向力为1.3N。最大应力为1063Mpa，低于所用材料屈服强度（1225Mpa），未发生塑性变形。

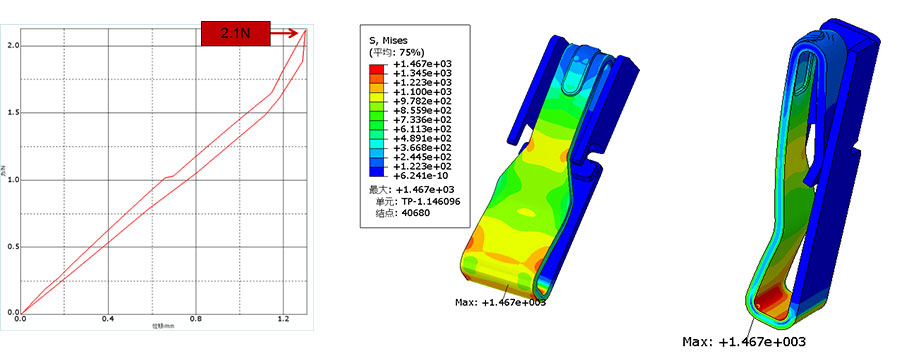

3、端子下压行程为1.3mm时的正向力为2.1N。最大应力为1467Mpa，超出所用材料屈服强度（1225Mpa），局部发生塑性变形。

结果汇总：

使用软件：元王连接器分析软件

元王连接器分析软件是有限元科技基于连接器行业的市场需求研发的的，其核心宗旨是针对性强，降低人员重复性工作，减少设计开发周期，加快企业在该领域的研发速度。
