结构在进行大变形扭曲时，往往很难通过实验来分析其实际工况，本文就通过Abaqus对其进行仿真分析，展示其受力及变形情况。

 1、建模

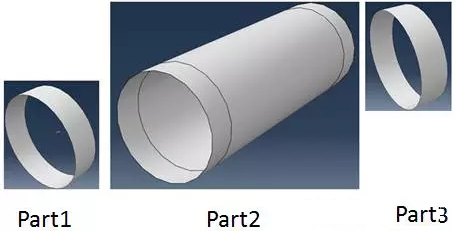

 模型如图1-1所示，材料选用Al，弹性模量70000Mpa，泊松比0.33，同时设置材料的本构关系，对两端部件设置为刚体。采用Dynamic，Explicit求解器进行分析计算。

图1-1模型示意图

 2、接触

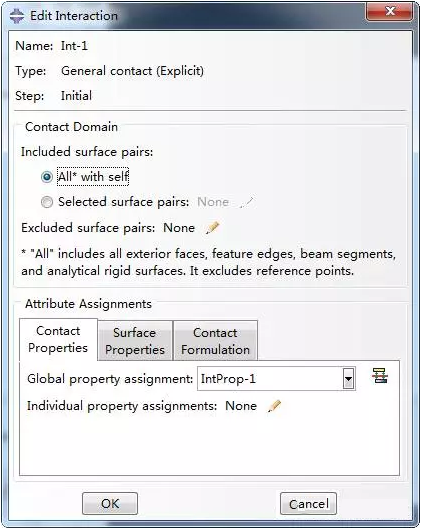

 模型中三个部件的接触设为TIE接触，同时由于部件在发生大变形扭转时会出现自接触，所以对整个模型设置generalcontact(Explicit)，如图2-1所示。

图2-1接触设置

 3、边界和载荷

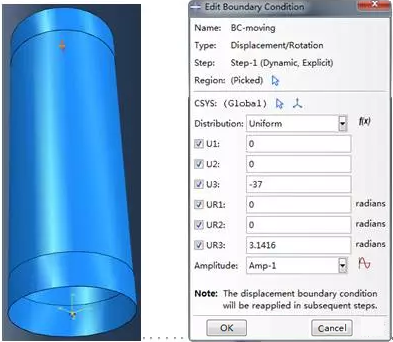

 对模型一端完全固定，而一端施加运动位移及转动角度，如图3-1所示。

图3-1边界与载荷设置

 4、仿真结果

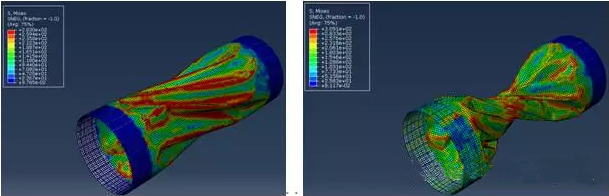

 通过Abaqus分析求解得到部件发生大变形扭曲的响应云图如图4-1所示。

图4-1大变形扭曲变形云图

 5、结论

 通过Abaqus分析软件，准确的仿真了材料在发生大变形扭曲时材料的变形情况，为工程上的应用提供了可靠的理论依据。
