Abaqus在进行热应力分析过程中，往往使用结构单元（薄壳或梁）来替代实体单元。但是结构元素在三维空间没有实际的厚度，进而无法直接指定厚度方向上温度，这时就必须通过间接的方式来指定温度在厚度方向的分布情形。

  现在，有限元科技小编就以薄壳在Abaqus中的温度设定来说明。

 1、薄壳的热传导

 薄壳元素在厚度方向的温度自由度有底部的N11开始计算，进而可知在厚度方向有若干个积分点，则为N11、N12、…。

 2、薄壳的截面

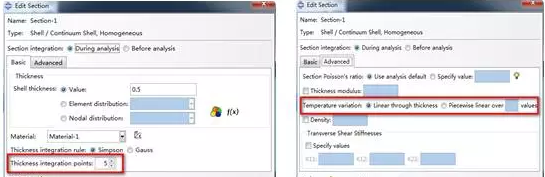

 在对薄壳赋予截面属性时，需要设定厚度方向积分点数量和温度计算法则。

             积分点设定                              温度计算法则设定

 3、薄壳温度初始条件指定

 薄壳厚度方向上温度方式包含3种：

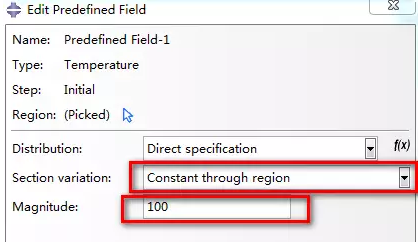

 厚度方向温度为：“常数”

 通过指定区域指定常数100，来定义厚度方向的温度都为100℃。

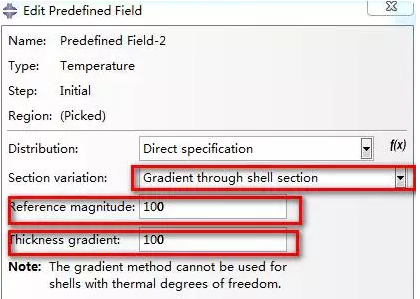

 厚度方向温度为：“线性分布”

 通过温度梯度变化情况，www.featech.com.cn来对shell区域确定以线性分布的温度情形。其中梯度的大小表示厚度方向的温度变化情况，通常以GradT*d来表示厚度上下表面的温度差。（GradT梯度D为厚度）。

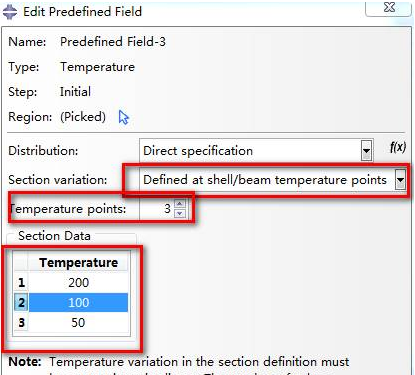

 厚度方向温度为：“自由定义”

 在厚度方向温度的指定过程中，如果指定温度的数量与积分点不一致时，必须在断面设定Piecewiselinear，使温度内差至积分点上。

 4、结论

 本文简单介绍了在ABAQUS中对结构单元（薄壳或梁）赋加温度的方式，从而满足大家在使用中的选择。
