Abaqus有限元仿真热分析中对流边界条件的定义

发布者:admin   发布时间: 2017-09-14 浏览次数:

 随着有限元技术的不断发展,有限元被运用于更多的行业。利Abaqus进行热分析对工业生产有很大的指导意义,然而,无论是进行单纯的传热分析还是完全的热-力耦合分析,对流边界条件往往必不可少。

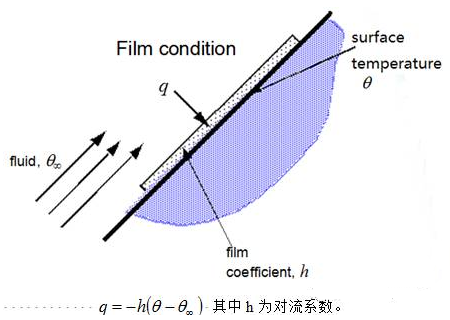

 通过临近流体加热或冷却的自由表面为对流边界,它会通过边界和周围环境间的温差丢失或获取热能。


Abaqus有限元仿真热分析中对流边界条件的定义

 在Abaqus中对流条件可以施加在点上也可以施加在表面上,如图:


Abaqus有限元仿真热分析中对流边界条件的定义

 对流边界中的对流系数h尤为重要,其单位为,传热分析的结果强烈依赖于对流系数的值,h通常要通过实验进行确定。Abaqus支持线性的对流系数和与温度相关的非线性的对流系数的输入。下面将以表面对流系数为例说明Abaqus线性与非线性对流系数定义的方法。

 ①线性对流系数的定义

 例:发动机排气管,高温废气在管道的内表面发生对流。


Abaqus有限元仿真热分析中对流边界条件的定义

 确定的对流系数的输入


Abaqus有限元仿真热分析中对流边界条件的定义

 线性变化的对流系数的输入

 Abaqus中通过定义幅值曲线,实现线性变化的对流系数的输入


Abaqus有限元仿真热分析中对流边界条件的定义

 ②与温度相关的非线性的对流系数的输入

 Abaqus支持以(为表面温度)的形式进行对流系数的定义。

 例:定义如图所示对流边界的随温度变化的对流系数的定义。


Abaqus有限元仿真热分析中对流边界条件的定义

Abaqus有限元仿真热分析中对流边界条件的定义

 这里只是以两个简单的例子说明了一下Abaqus定义对流系数的方法。Abaqus提供的方法,几乎可以实现所有类型对流系数的定义。在实际进行热分析时,应该根据实际情况选择合适的方法,来提高计算精度。点施加对流系数的方法与面相同,这里不再重复。
